Бумагосоединительный узел используется для безостановочного соединения плоских слоев на гофроагрегате.
Технические параметры:
-
Рабочая ширина: 1400 - 2500 мм.
-
Макс. скорость: 200 - 300 м/мин;
-
При соединении концов бумажного полотна, используется устройство позиционирования. Этот узел с помощью пневмопривода переворачивает и соединяет полотно, после чего автоматически отрезается конец, заканчивающийся бобины. С помощью системы PLC контролируется положение плавающего вала, что обеспечивает постоянное натяжение полотна и качественное соединение;
-
Соединение осуществляется автоматически при работе машины на высокой скорости;
-
Автоматическое соединение при “нулевой” скорости: означает, что в то время как машина работает с высокой скоростью, натяжение полотна стабильно, и в момент соединения скорость в точке соединения равна “0”. Благодаря этому, удается достичь высокой прочности соединение;
-
Используется с гидравлическими раскатами;
-
Макс. диаметр бобины: 1500 мм;
-
Время покрытия: ~ 3 сек.
-
Производитель тормозов: Schneider (Франция);
-
Производитель контакторов: Schneider (Франция);
-
Производитель реле: Schneider (Франция);
-
Пневматические узлы: SMC (Япония);
-
Максимальное давление: 6 МПа;
-
Максимальный вес: 2300 кг;

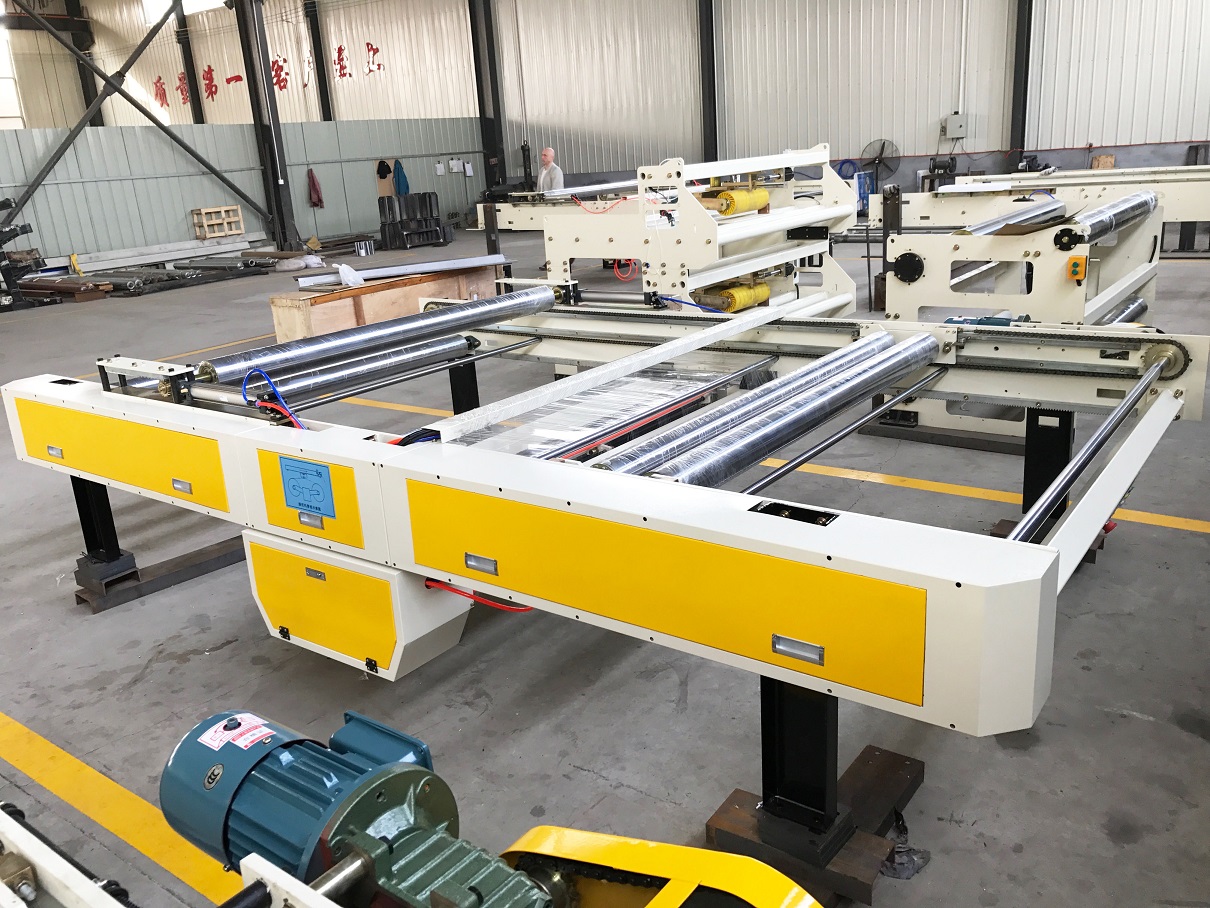

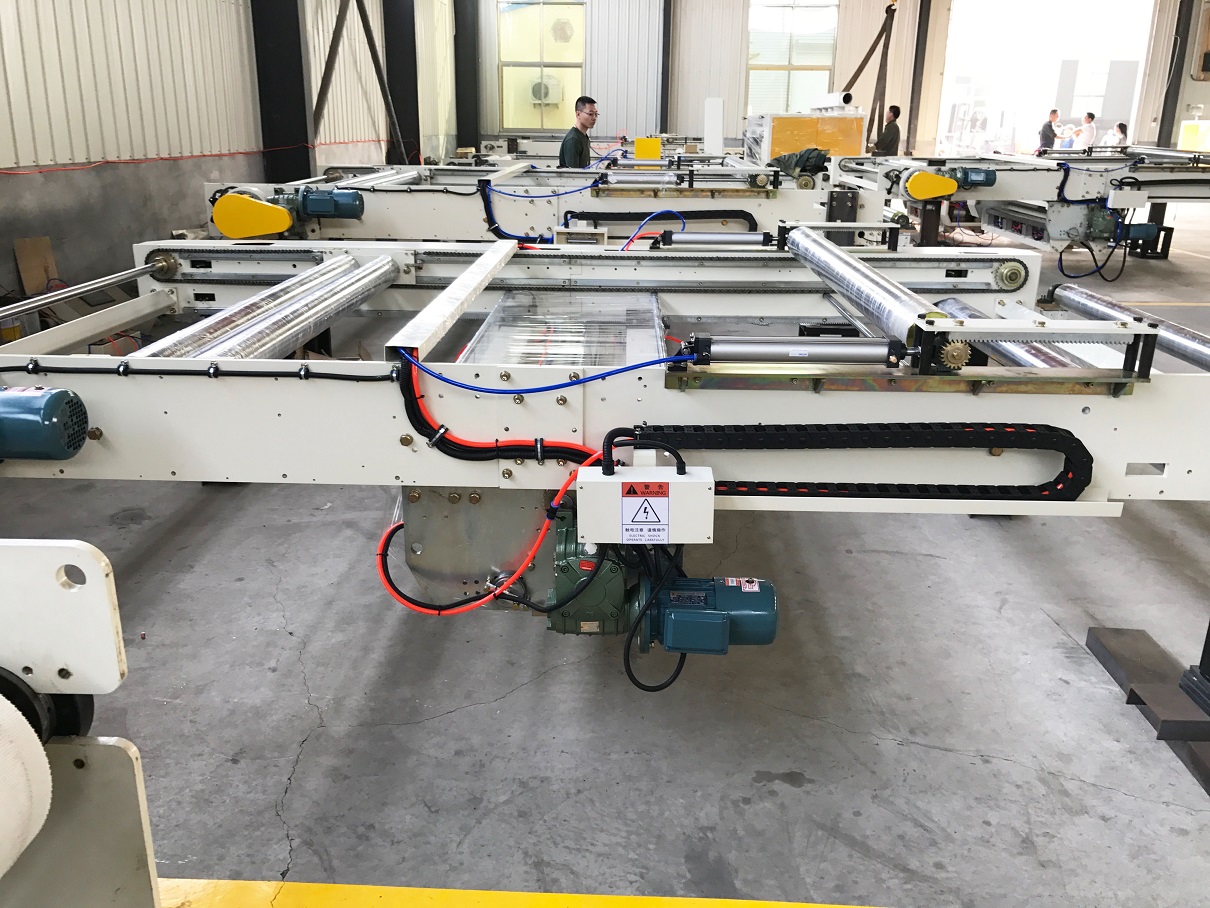

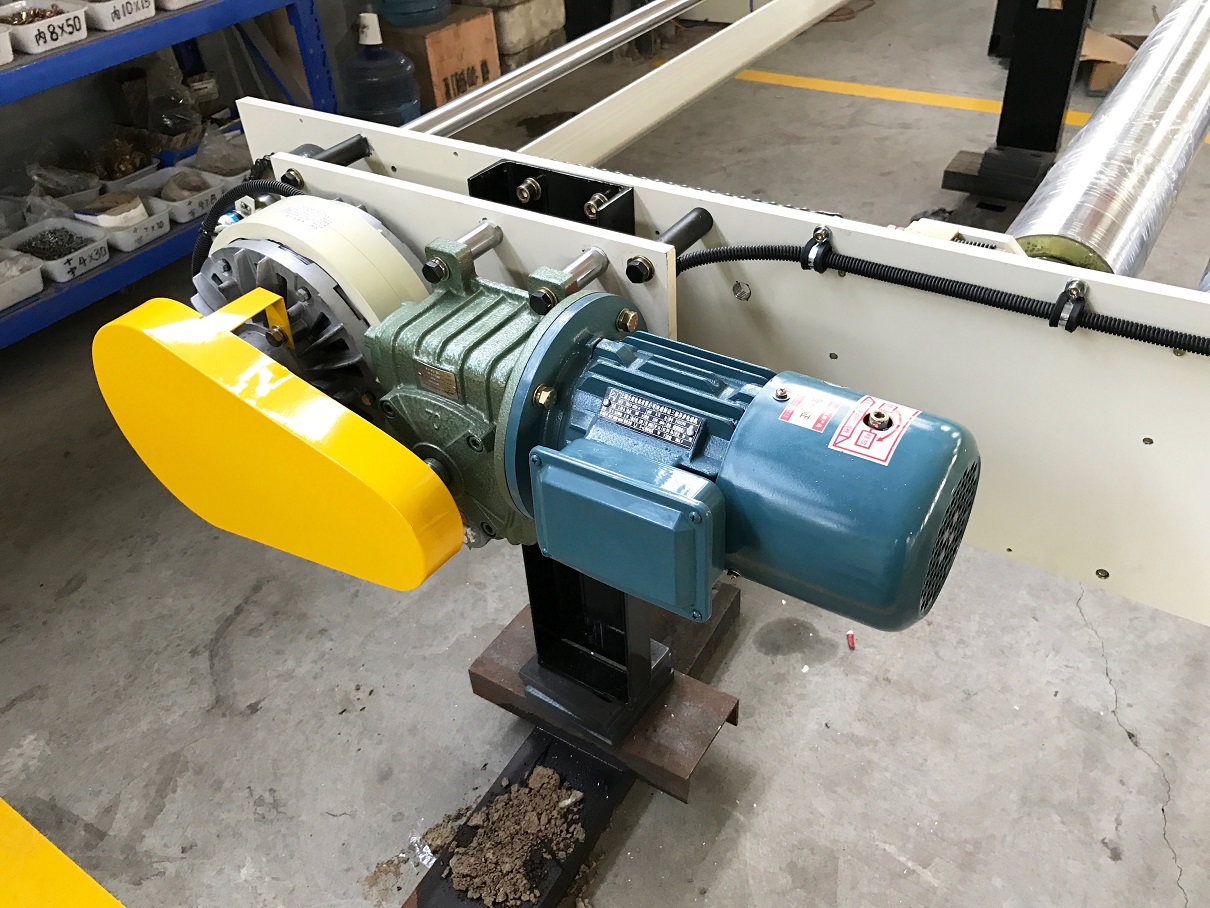

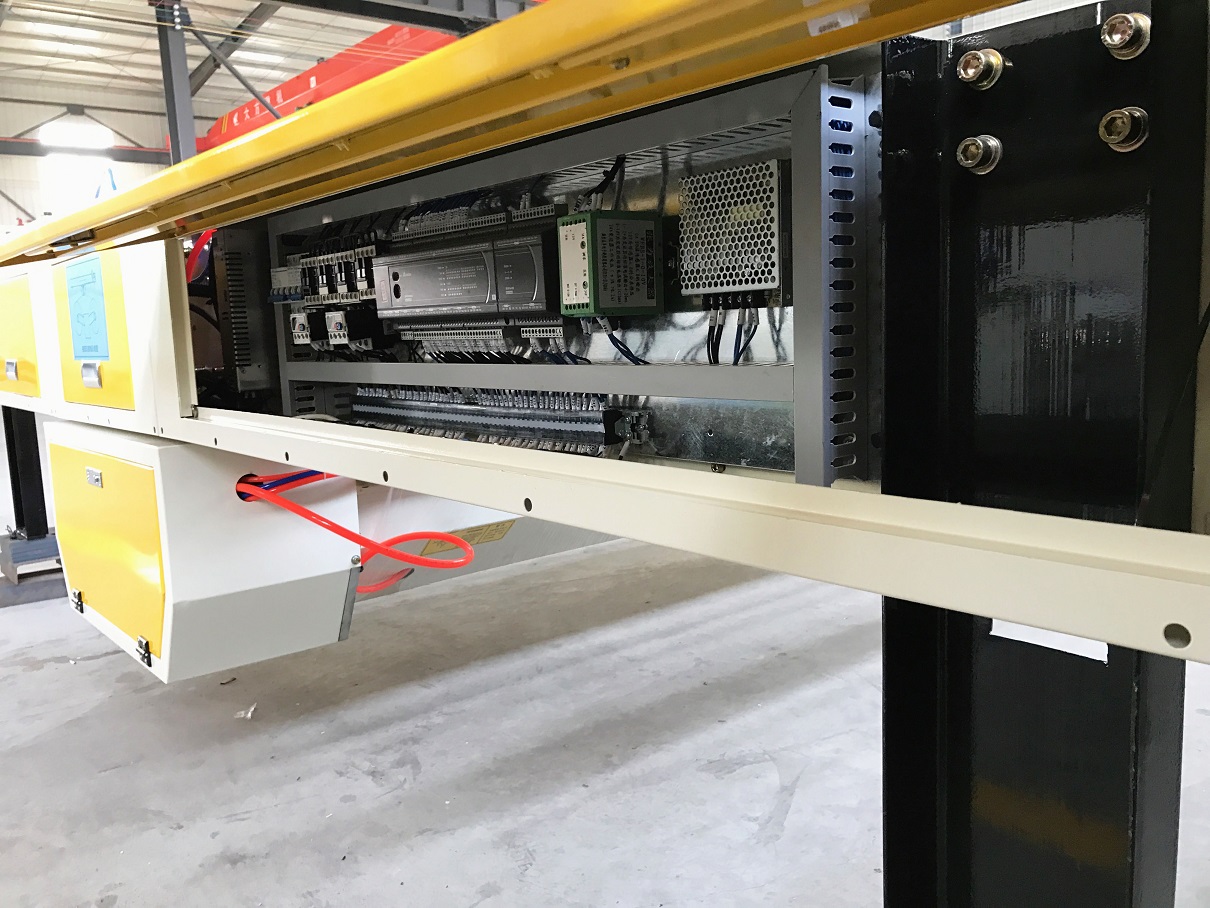

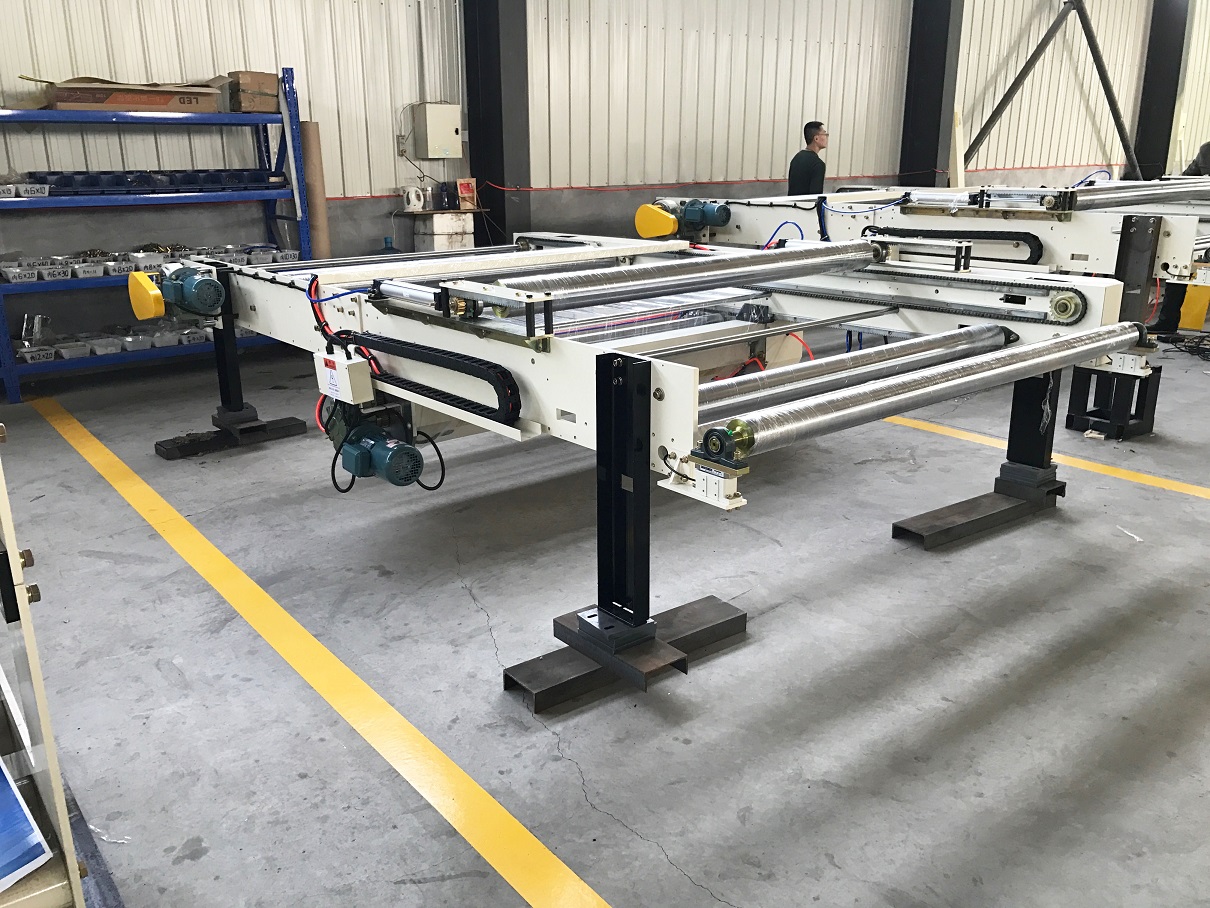

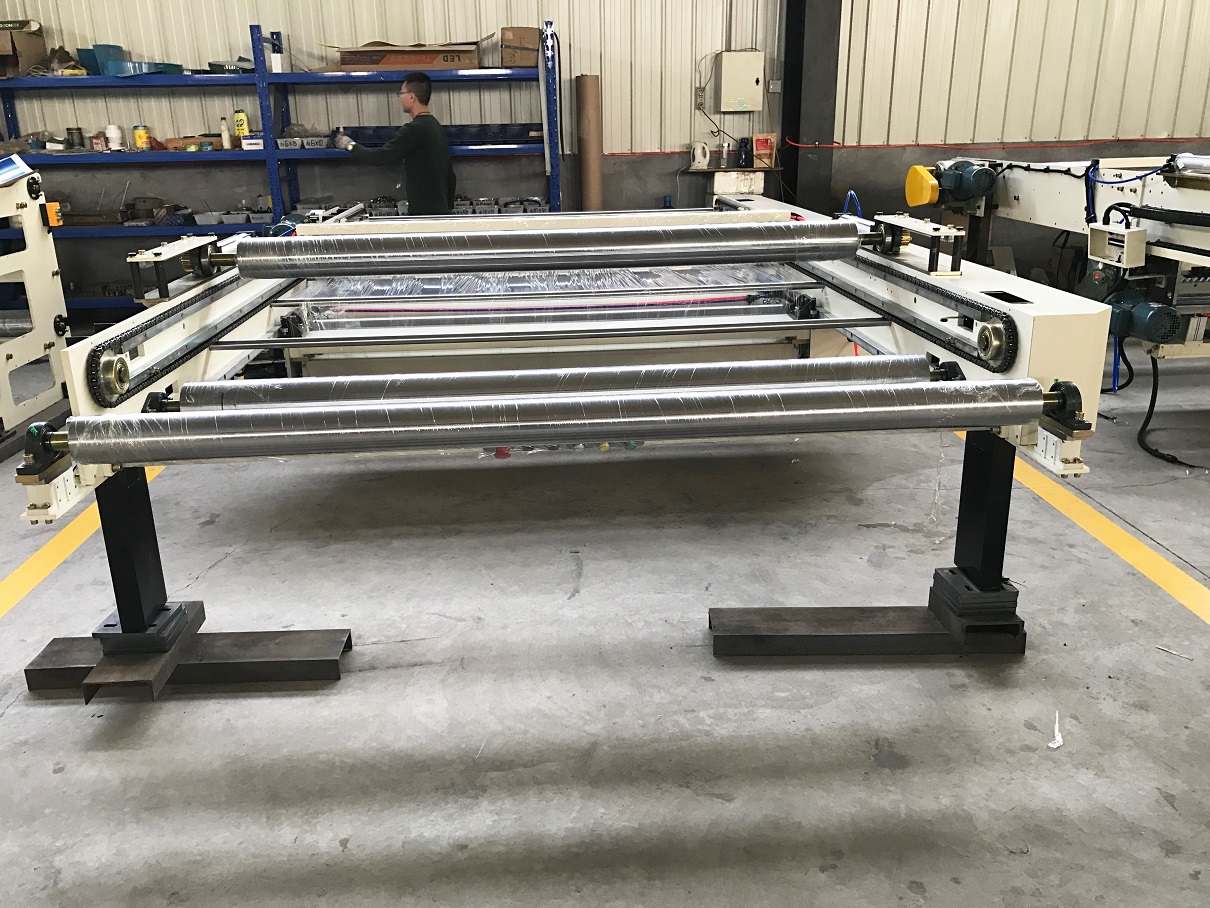

Фотографии узлов:
