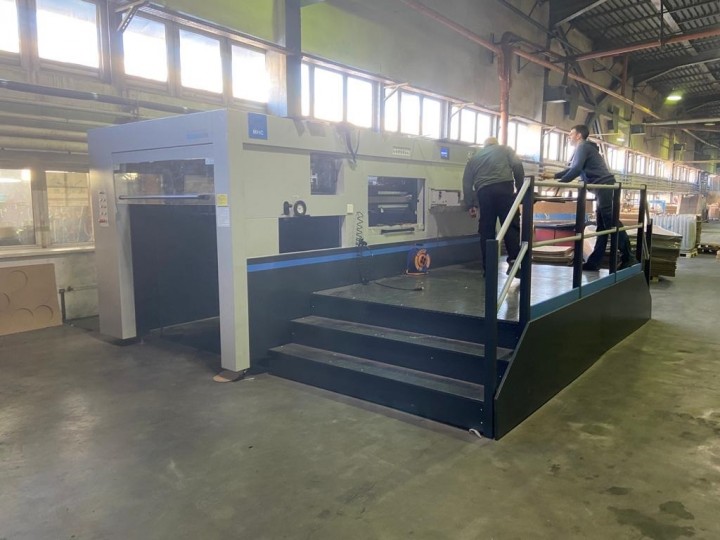

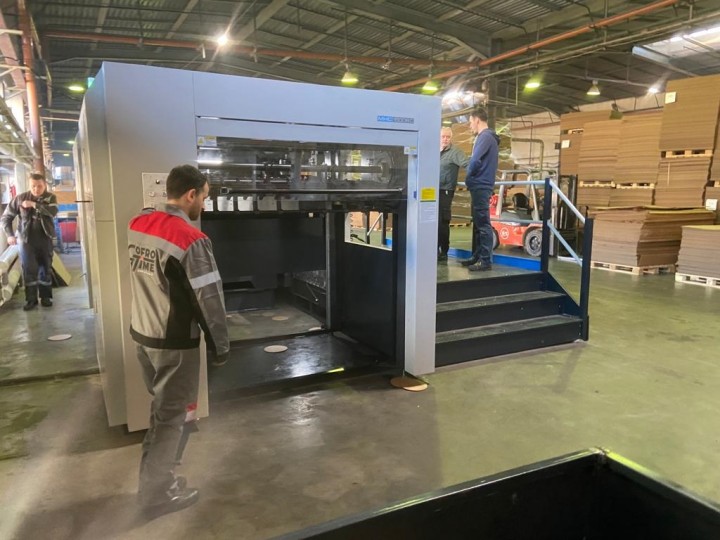

Автоматический плосковысекательный пресс MHC-F/FC сформирован по модульному принципу и состоит из следующих секций:
-
Секция подачи заготовок;
-
Секция высечки;
-
Секция удаления обрези (только для FC).
-
Выводная секция;
Технические параметры
|
Технические данные
|
MHC-1100F/FC
|
MHC-1300F/FC
|
MHC-1500F/FC
|
MHC-1650F/FC
|
MHC-1900F
|
|
Производительность (лист/ч)
|
7500
|
5500
|
5500
|
4500
|
3500
|
|
Макс. размер заготовки (мм)
|
1100x790
|
1290 x 940
|
1500x1100
|
1650x1200
|
1900x1400
|
|
Мин. размер заготовки (мм)
|
470 x 450
|
470 x 450
|
470x450
|
550x500
|
650x550
|
|
Макс. формат высечки заготовки (мм)
|
1070x770
|
1280x920
|
1480x1080
|
1620x1180
|
1870x1380
|
|
Макс. высечное давление (т)
|
300
|
300
|
300
|
300
|
300
|
|
Толщина гофрокартона (мм)
|
≤ 7
|
≤ 8,5
|
≤ 8,5 |
≤ 8,5
|
≤ 8,5
|
|
Точность высечки (мм)
|
± 0,15
|
± 0,15
|
± 0,15
|
± 0,15
|
± 0,15
|
|
Высота ножевых линеек (мм)
|
23,8
|
23,8
|
23,8
|
23,8
|
23,8
|
|
Мощность (кВт)
|
11
|
11
|
15
|
18,5
|
18,5
|
|
Габаритные размеры (мм)
|
6780 x 4256 x 2350(F)
7810 x 4256 x 2350(FC)
|
7740 x 4608 x 2467(F)
8974 x 4608 x 2467(FC)
|
7969 x 4808 x 2452(F)
9380 x 4808 x 2452(FC)
|
8417 x 5219 x 2582(F)
9964 x 5219 x 2582(FC)
|
8900 x 6260 x 2525
|
|
Масса (т)
|
16/17
|
18/19
|
20/21
|
22/23
|
30
|
Особенности конструкции
-
Автоматическая подача заготовок;
-
Имеется возможность настройки линии в безостановочном режиме;
-
Русифицированное меню;
-
Регулируемая настройка скорости работы линии;
-
Автоматический отсчет количества заготовок;
-

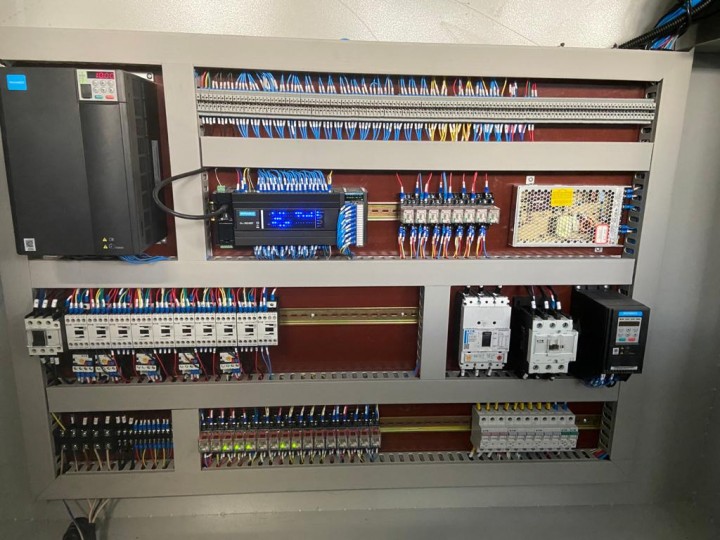

Электрокомплектующие “SIEMENS”, Germany;
-
Частотный преобразователь “Delta”, Taiwan;
-
Сенсорный дисплей “HITECH”, Taiwan;
-
Пневматические компоненты AIRTAC, Taiwan;
-
Линия оснащена автоматическим устройством регулировки давления Dayuan, обеспечивающим быструю и плавную регулировку давления реза;
-
Подшипники “NSK”, "SKF" Japan;
Описание каждой секции
-

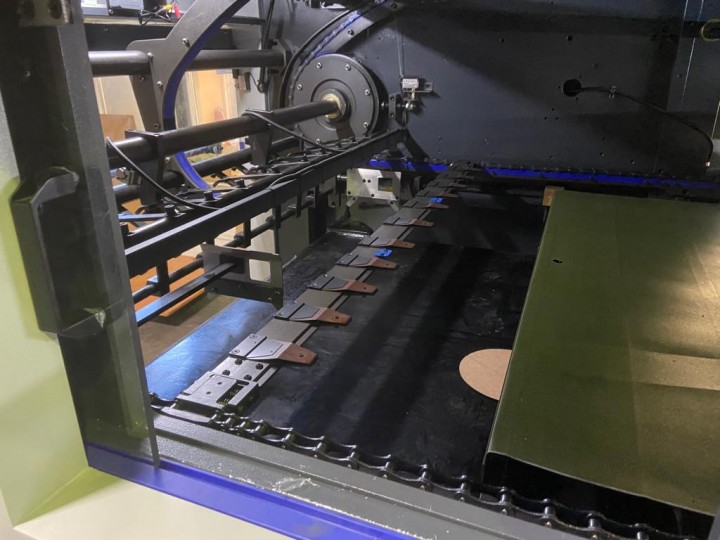

Захватные стержни имеют возможность работы со всеми видами картона и гофрокартона;
-
Пресс имеет возможность работы со всеми видами картона и гофрокартона;
-

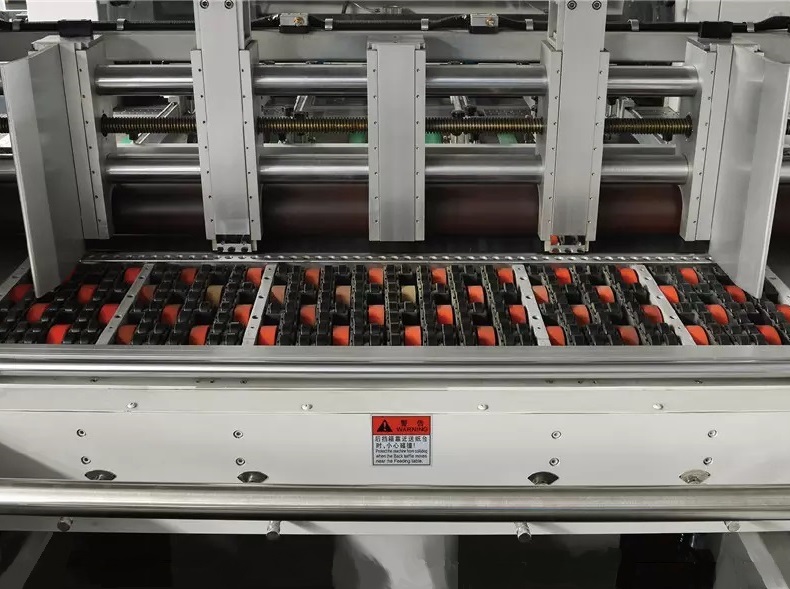

Конвейерная подача заготовок;
-
Возможность видеонаблюдения за работой секции подачи заготовок;
-
Пневматическое подъемное устройство стола подачи заготовки;
-
Обеспечена точность позиционирования заготовок;
-

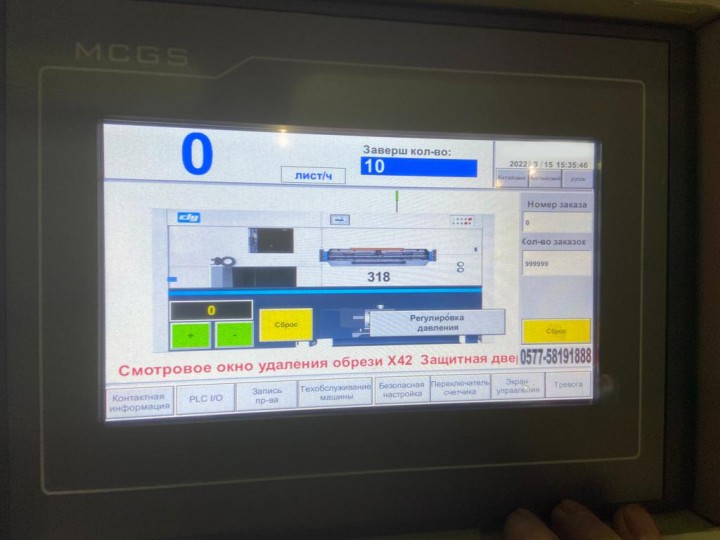

10,4' экран с отображением текущего состояния линии;
-
Высота подачи листов регулируется в соответствии с качеством и толщиной гофролиста для плавной и точной подачи.
-
Узлы, испытывающие нагрузку, сделаны из стали марки QT500 (специальный процесс литья), таким образом узлы обладают высокой прочностью и никогда не деформируются;
-
Суперизносостойкий червячный механизм,произведенный в Тайване;
-
Электроуправление давлением с помощью сенсорного экрана;
-
Импортные датчики давления с оповещением о низком давлении воздуха произведенные в Японии;
-
Централизованная автоматическая система подачи масла;
-
Максимальноедавление300тонн;
-
Основной мотор - двигатель Siemens;
-
Высеченная рамка с системой быстрого позиционирования осевой линии.
-
Рама с набором нижних и верхних выбивающих иголок;
-
Линия оснащена центральной системойпозиционирования, которая позволяет уменьшить времязамены высечной пластины.
-
Автоматическоеустройствовыравниваниязаготовок;
-
Узел выдачи оборудован панелью управления дляболееудобнойработы;
-
Фотоэлектрический датчик для выдачи готовойпродукции, обеспечивает аккуратное формированиекипы;
-
Автоматическая система управления лифтовойплатформой;
-
Основноеустройствозащитыцепи.
